FR4环氧板
| 产品简介： |
|---|

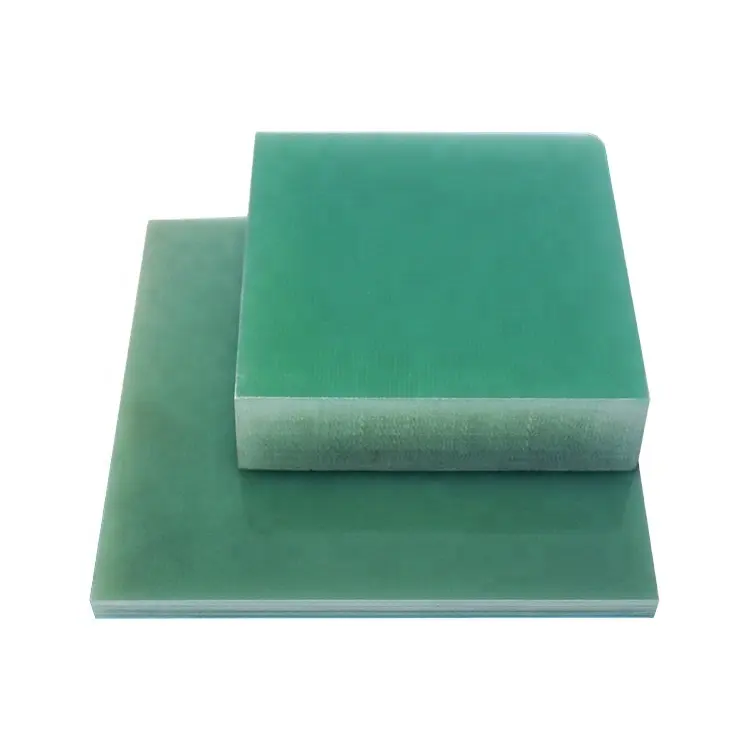

| FR4/EPGC202玻璃纤维环氧树脂层压板是由玻璃纤维布和环氧树脂经热压干燥压制成的板状绝缘材料，阻燃，颜色有水绿色/黄色/黑色。绝缘等级为B级。 |
| 常规规格： | |||
|---|---|---|---|
| 厚度（mm） | 厚度（inch） | 常规尺寸（mm） | 常规尺寸（inch） |
| 0.1mm to 100mm | 0.004” to 4” |
1030*1230mm 1230*2450mm 1230*2040 mm |
40”*48”, 48”*96”, 48”*80”, |
| 产品特点： |
|---|
| 耐热性好，最高工作温度130℃， |
| 室温及湿度下介电性能稳定性优良， |
| 干湿条件下电气性能优异， |
| 成本相对较低， |
| 阻燃性 UL94 V-0。 |
| 应用： |
|---|
| 电器线路、轴承、计算机电子、载体、电子板、垫圈、齿轮、工业电子、机器部件、机械线路、PCB 的夹具、波峰焊托盘、冲浪板鳍、开关、接线板、厚部件、变压器、垫圈、耐磨条ETC。 |
| 机械性能： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 弯曲强度 | Y方向 | 400-500 MPA | ASTM D790 |
| X方向 | 450-550 MPA | ||
| 压缩强度 | Y方向 | 340-440 MPA | ASTM D695 |
| X方向 | 290-390 MPA | ||
| 弯曲模量 | 21560-24500 MPA | ASTM D790 | |
| 洛氏硬度 | 120-125 HRA | ASTM D785 | |
| 缺口冲击强度 | X轴 | 5.4-6.4 J/CM | ASTM D256 |
| 层间结合力 | 8.0-10 KN | D48/50 | |
| 热性能： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 耐热性 | PASS | 130℃/120分钟 | |
| PASS | 280℃/30分钟 | ||
| 绝缘等级 | B | IEC 60216-1 | |
| 阻燃性 | V-0 | UL94 | |
| 相对温度指数（RTI） | 130℃ | UL94 | |
| 热膨胀系数 | X，Y方向 | 11-14 PPM/℃ | RT 200℃ |
| Z方向 | 45-50 PPM/℃ | RT 135℃ | |
| 玻璃化温度 | 135℃ | DSC | |
| 电器性能： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 耐电压强度 | Z方向 | 54 KV/MM | ASTM D149 |
| X，Y方向 | 28 KV/MM | ||
| 绝缘电阻 | 常温 | 106-108 MΩ | ASTM D257 |
| 蒸煮后 | 104-106 MΩ | ||
| 体积电阻 | 107-109 MΩ | ASTM D257 | |
| 表面电阻 | 106-108 MΩ | ASTM D257 | |
| 介电常数（1MHZ） | 4.2-4.7 | ASTM D150 | |
| 介质损耗（1MHZ） | 0.030-0.035 | ASTM D150 | |
| 耐电弧性 | 120-140S | ASTM D495 | |
| 漏电痕指数 | 175-250V | ASTM D3638 | |
| 物理属性： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 密度 | 1.95-2.05G/CM3 | ASTM D792 | |
| 吸水性 | 0.1-0.8% | ASTM D570 | |
