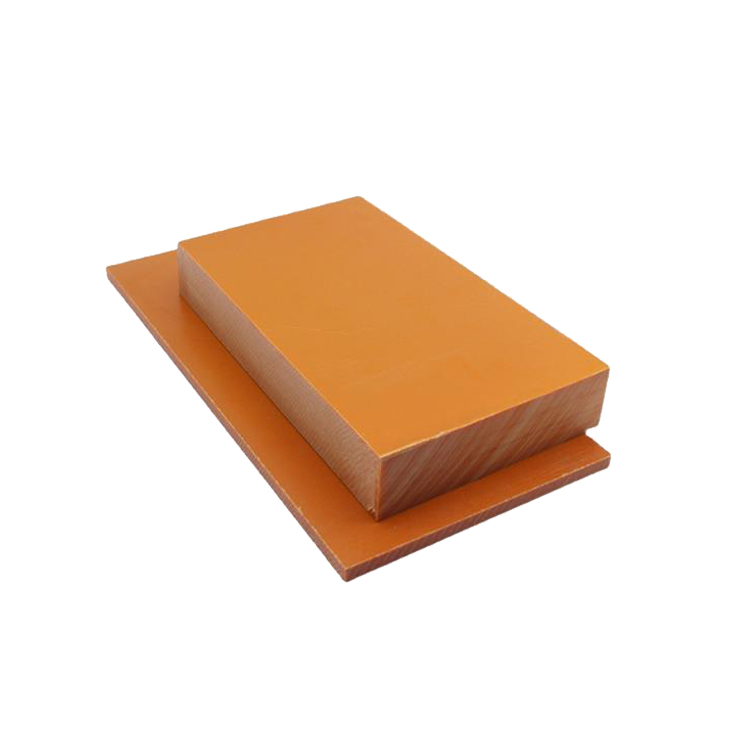

3021酚醛纸层压板
| 产品简介： |
|---|
| 3021酚醛纸层压板，俗称电木板，是由绝缘浸渍纸浸渍酚醛树脂，经烘烤热压而成。该产品适用于对机械性能要求较高的电机、电器设备中作绝缘结构零部件，可在变压器油中使用。颜色有棕色、橙色、黑色。绝缘等级为E级。 |
| 常规规格： | |||
|---|---|---|---|
| 厚度（mm） | 厚度（inch） | 常规尺寸（mm） | 常规尺寸（inch） |
| 0.2mm to 100mm | 0.008” to 4” | 1020*2040mm 1220*2440mm |
40”*80” 48”*96” |
| 产品特点： |
|---|
| 机械强度高， |
| 绝缘性好， |
| 耐热性优良，绝缘等级为E级， |
| 耐腐蚀、耐油性好。 |
| 应用： |
|---|
| 适用于电动机、电器设备中作绝缘结构零部件，可在变压器油中使用。 |
| 机械性能： | ||
|---|---|---|
| 测试项目 | 典型值 | 测试标准 |
| 弯曲强度 | 129 MPA | ASTM D790 |
| 抗拉强度 | 101MPA | ASTM D882 |
| 弯曲模量 | 7000 MPA | ASTM D790 |
| 平行层向剪切强度 | 16MPA | ASTM D256 |
| 层间结合力 | 3250N | D48/50 |
| 热性能： | ||
|---|---|---|
| 测试项目 | 典型值 | 测试标准 |
| 耐热性 | PASS | 100℃/120分钟 |
| 绝缘等级 | E | IEC 60216-1 |
| 阻燃性 | B1 | 垂直法阻燃测试仪 |
| 相对温度指数（RTI） | 100℃ | IEC60112 RTI Tester |
| 玻璃化温度 | 130℃ | DSC |
| 电器性能： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 耐电压强度（90℃油中） | 平行 | 15.2KV | ASTM D149 |
| 垂直 | 3.6KV | ||
| 进水后绝缘电阻 | 7*107 Ω | ASTM D257 | |
| 体积电阻 | 1012-1013 MΩ | ASTM D257 | |
| 表面电阻 | 108-1012 Ω | ASTM D257 | |
| 介电常数（1MHZ） | 4.2 | ASTM D150 | |
| 介质损耗（1MHZ） | 0.05 | ASTM D150 | |
| 物理属性： | |||
|---|---|---|---|
| 测试项目 | 典型值 | 测试标准 | |
| 密度 | 1.36/CM3 | ASTM D792 | |
| 吸水性 | 192mg | ≤235mg | |
